Трубчатые электронагреватели (ТЭН)

Компания "Орион 13" предлагает приобрести трубчатые электронагреватели (ТЭН, тены).

ТЭНами можно осуществлять нагрев среды с путём конвекции, теплопроводности и излучения. Нагрев осуществляется при преобразовании электрической энергии в тепловую. Нагреватели трубчатые используют для комплектации промышленных и бытовых установок.

ТЭНы работают в различных средах, в том числе и в агрессивных, а также в растворах кислот, щелочей. Для ТЭНов установлена рабочая температура на оболочке, она может быть в пределах 10-750°С в зависимости от нагрева определённых сред. Часто повышенные температуры допустимы при работе в особых условиях.

Компания "Орион 13" предлагает вам ТЭНы разных типов с любыми электротехническикими параметрами, любой конфигурации, разной длины (менее и более 6 метров), различного диаметра (6-19 мм), квадратного сечения 6.5 и 6.5 мм.

Рассмотрим подробнее конструкцию трубчатых электронагревателей (ТЭН).

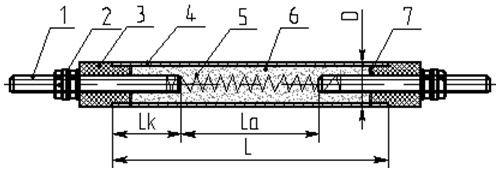

Трубчатые электронагреватели (ТЭНы) представлены в виде спирали (или нескольких спиралей), расположенной внутри металлической оболочки, сплава с высоким сопротивлением и контактными стержнями. От оболочки спираль изолируется спрессованным электроизоляционным наполнителем. Чтобы предохранить от попадания влаги на ТЭНы, торцы нагревателей герметизируют. Кроме того, контактные стержни изолируют от корпуса диэлектрическими изоляторами.

1 – контактный стержень;

2 – контактные гайки и шайбы;

3 – изолятор;

4 – трубчатая оболочка;

5 – нагревательная спираль;

6 – наполнитель;

7 – герметик;

D – диаметр оболочки;

L – развернутая длина оболочки;

Lk – заделка контактного стержня;

La – активная длина ТЭН;

Маркировка ТЭН

Пример обозначения ТЭН: ТЭН 120 В 13 / 1,0 Т 220

120 – развернутая длина L в сантиметрах

1,0 – номинальная мощность в киловаттах

В – обозначение длины контактного стержня в заделке Lk

Т – обозначение нагреваемой среды и материала оболочки

13 – диаметр оболочки D в миллиметрах

220 – номинальное напряжение в вольтах

Условное обозначение и номинальная длина контактного стержня в заделке

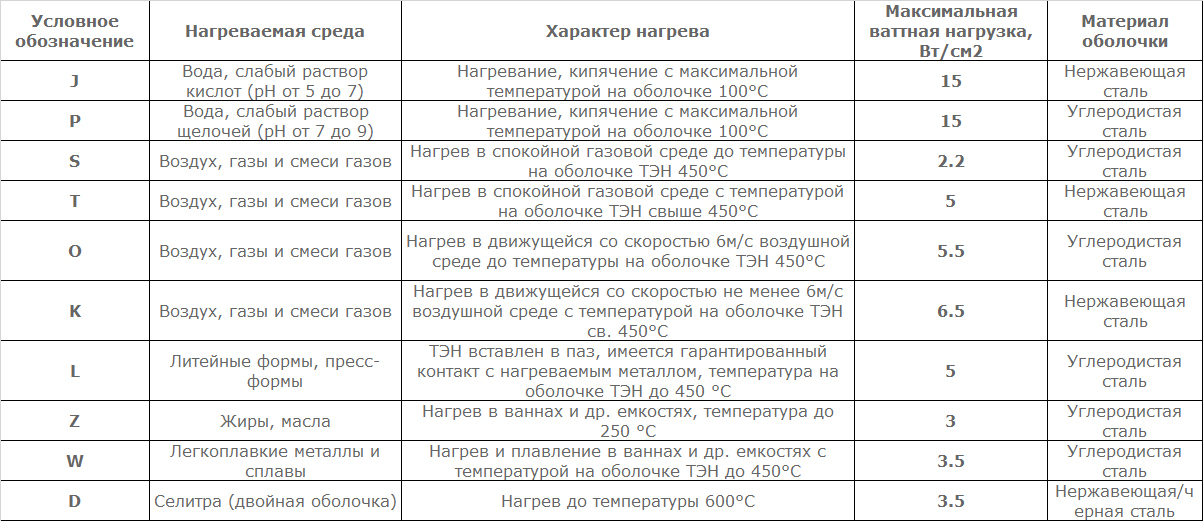

Обозначение нагреваемой среды, максимальная ваттная нагрузка, материал оболочки.

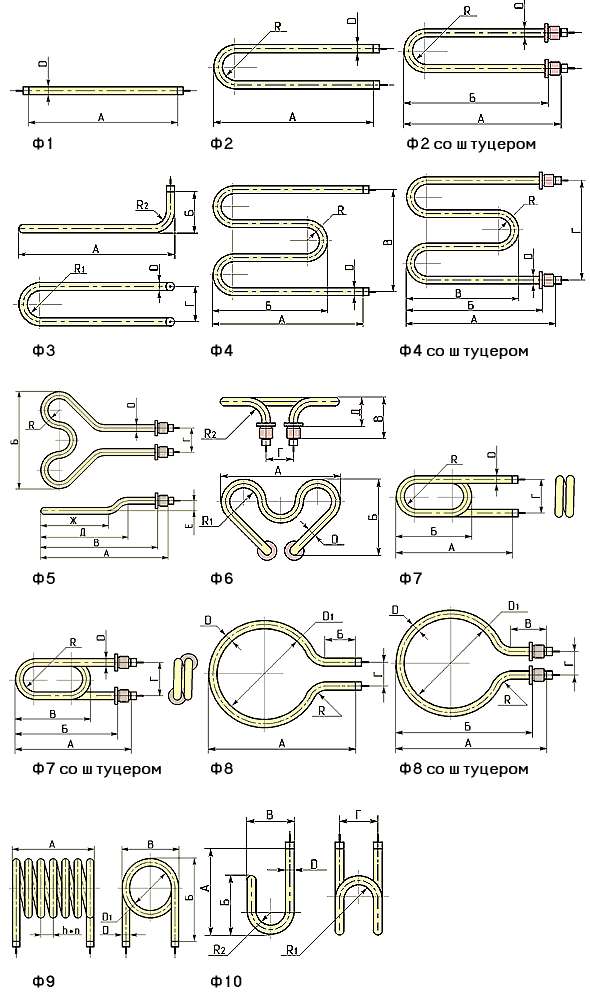

Типовые формы ТЭН

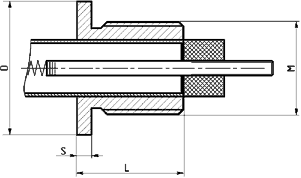

Вариант комплектации ТЭНа крепежными штуцерами

Штуцер (резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки в зависимости от условий работы ТЭН в той или иной нагреваемой среде.

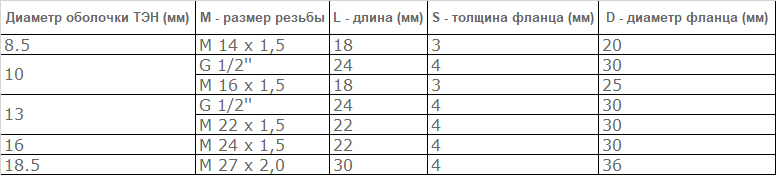

Наиболее часто применяются штуцера с размерами приведенными в таблице

Типовые формы контактных выводов

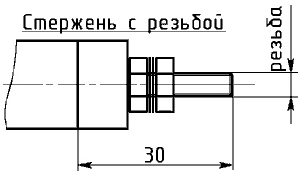

Контактный стержень соединен внутри ТЭНа с нагревательным элементом (спиралью), а снаружи имеет узел крепления подводящих проводов (шайбы и гайки).

Чаще всего применяются стержни с резьбой М4 или М5.

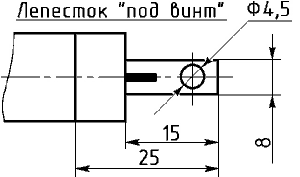

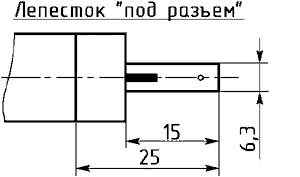

ТЭНы с диаметром оболочки меньше 8,5 мм оснащаются контактными выводами выполненными в виде лепестков.
